Bảo Ôn Đường Ống Lạnh Trong Hệ Thống HVAC
23
Th6
Th6

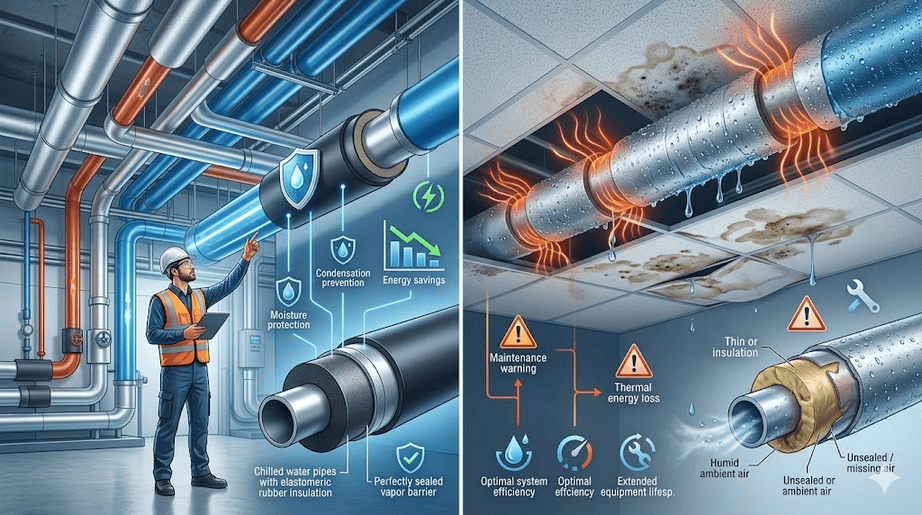

Bảo ôn đường ống lạnh là một trong những hạng mục quan trọng quyết định hiệu quả vận hành của hệ thống HVAC. Lớp bảo ôn không chỉ giúp hạn chế thất thoát nhiệt mà còn ngăn hiện tượng đọng sương trên bề mặt ống, bảo vệ công trình khỏi các vấn đề như thấm nước, ẩm mốc và hư hỏng trần vách.
Tuy nhiên, chỉ cần lựa chọn sai vật liệu hoặc thi công không đảm bảo độ kín, hệ thống có thể xuất hiện hiện tượng “đổ mồ hôi”, làm suy giảm hiệu suất làm lạnh và phát sinh nhiều chi phí bảo trì về sau. Vậy đâu là những yêu cầu kỹ thuật quan trọng khi bảo ôn đường ống lạnh trong hệ thống HVAC? Hãy cùng Remak tìm hiểu qua bài viết sau
Tại Sao Đường Ống Lạnh Lại Đọng Sương?
Để hiểu vì sao bảo ôn quan trọng, cần hiểu đúng bản chất của hiện tượng ngưng tụ.
Trong các hệ thống HVAC, nhiệt độ bề mặt đường ống môi chất lạnh hoặc đường ống nước lạnh thường chỉ duy trì ở mức 5–15°C. Ngược lại, môi trường vận hành tại Việt Nam thường có nhiệt độ không khí từ 30–40°C cùng độ ẩm tương đối cao, đặc biệt ở khu vực phía Nam nơi độ ẩm thường xuyên vượt 75–85%. Khi không khí nóng ẩm tiếp xúc với bề mặt ống có nhiệt độ thấp hơn điểm sương, hơi nước sẽ ngưng tụ thành các giọt nước. Đây chính là nguyên nhân gây hiện tượng đọng sương, chảy nước trên đường ống lạnh nếu hệ thống không được bọc cách nhiệt và chống ngưng tụ hiệu quả.
Khi không khí ẩm tiếp xúc với bề mặt lạnh hơn điểm sương (dew point), hơi nước trong không khí ngưng tụ thành nước lỏng. Đây không phải lỗi thiết kế của hệ thống mà là phản ứng vật lý tất yếu. Nhiệm vụ của lớp bảo ôn là ngăn không khí ẩm tiếp cận bề mặt lạnh đó.
Khi bảo ôn thất bại, nước ngưng tụ hình thành liên tục, thấm vào lớp vật liệu, chảy xuống trần, và tạo điều kiện cho nấm mốc phát triển.
5 Sai Lầm Phổ Biến Nhất Khi Bảo Ôn Đường Ống Lạnh
1. Chọn độ dày vật liệu theo cảm tính, không theo tính toán
Một trong những sai lầm phổ biến nhất là chọn độ dày lớp bảo ôn không dựa theo tính toán kĩ lưỡng về điều kiện thực tế của công trình.
Độ dày tối thiểu cần thiết phụ thuộc vào ba yếu tố: nhiệt độ bề mặt ống, nhiệt độ và độ ẩm môi trường xung quanh, và hệ số dẫn nhiệt (λ) của vật liệu cách nhiệt bảo ôn. Công thức tính điểm sương cho thấy: cùng một loại vật liệu, công trình ở TP.HCM cần độ dày lớn hơn đáng kể so với công trình ở Hà Nội vào mùa khô vì sự chênh lệch độ ẩm.
Bỏ qua bước tính toán này là bỏ qua nền tảng của toàn bộ thiết kế bảo ôn.
2. Không xử lý kín các mối nối và khe hở
Bảo ôn đường ống lạnh không phải chỉ là “quấn bông quanh ống”. Điểm yếu chết người của mọi hệ thống bảo ôn nằm ở các mối nối: chỗ nối ống thẳng với co, tee, van, bích nối, và đặc biệt là các vị trí đầu cuối gần thiết bị.
Chỉ cần một khe hở nhỏ 2–3mm tại mối nối là đủ để không khí ẩm thâm nhập và ngưng tụ từ bên trong lớp bảo ôn một dạng hư hỏng gần như không thể phát hiện từ bên ngoài cho đến khi vật liệu đã bão hòa nước và xụp xuống.
Đúng kỹ thuật, tất cả các mối nối phải được xử lý bằng băng keo chuyên dụng, dán kín hoàn toàn và liên tục không để hở một điểm nào.
3. Dùng vật liệu bảo ôn không có hàng rào hơi nước hoặc mặt bạc
Không phải loại vật liệu cách nhiệt nào cũng phù hợp cho đường ống lạnh. Đối với đường ống lạnh, vật liệu bảo ôn phải đáp ứng yêu cầu: hệ số khuếch tán hơi nước (μ hoặc WVT) đủ cao, hoặc được kết hợp với lớp nhôm/nhựa/ mặt bạc tổng hợp bên ngoài để ngăn hơi ẩm xâm nhập từ ngoài vào.
Các sản phẩm phù hợp cho ứng dụng này bao gồm:

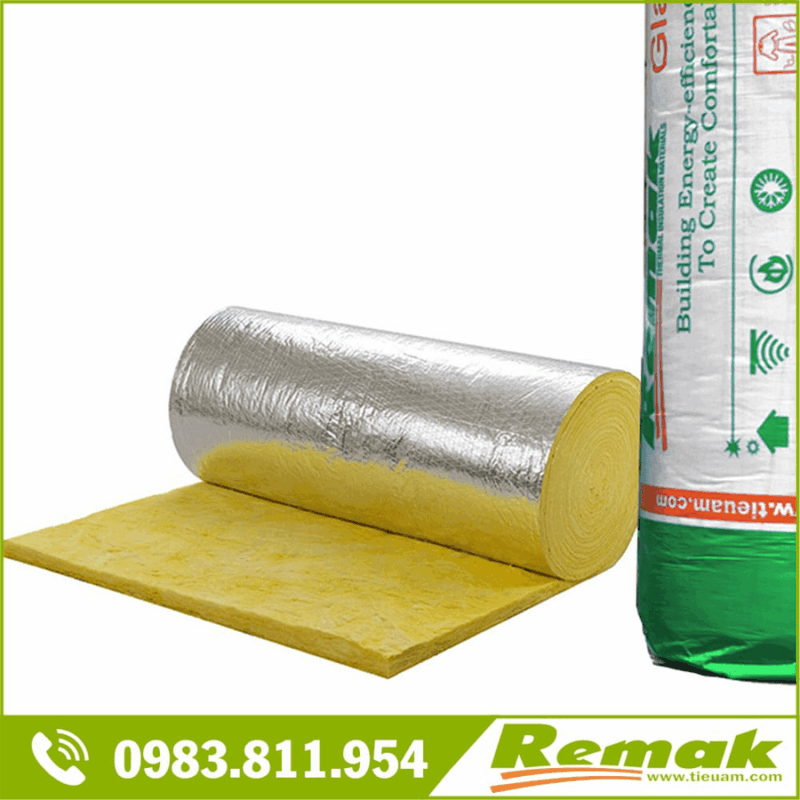

• Bông Thủy Tinh Mặt Bạc Remak® Glasswool: lớp nhôm phủ ngoài đóng vai trò hàng rào hơi nước, đồng thời phản xạ nhiệt

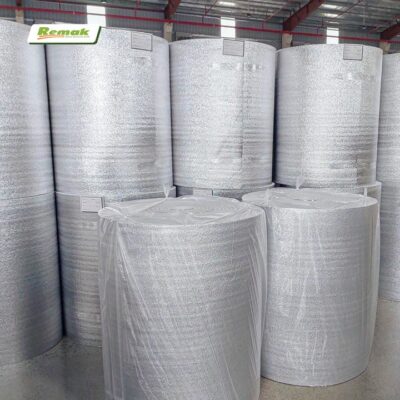

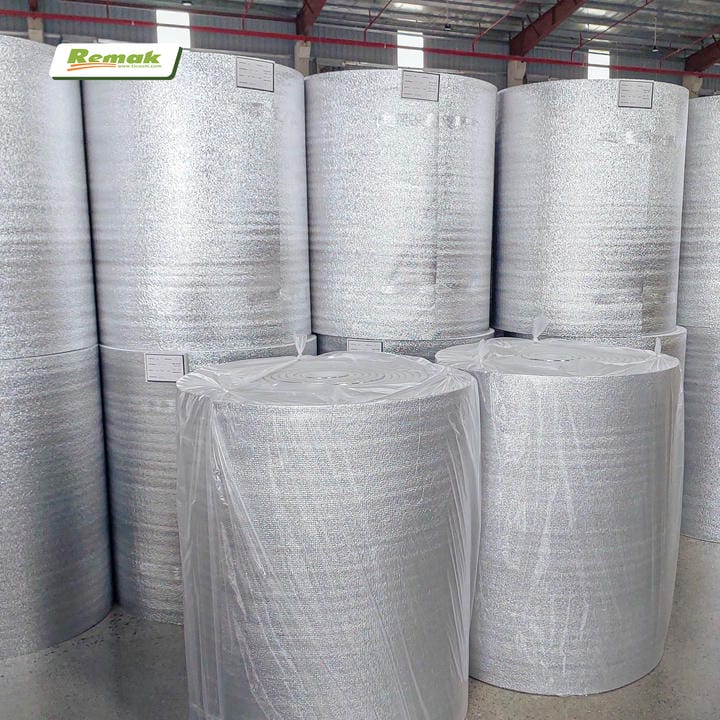

• Xốp Cách Nhiệt Mặt Bạc Remak® PE-OPP: phù hợp cho đường ống nhỏ, dễ thi công, chi phí thấp

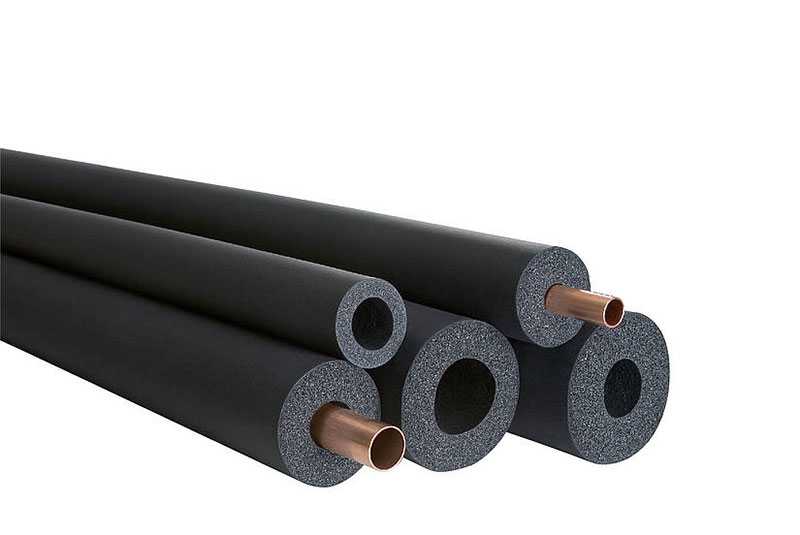

• Ống bọc cao su lưu hóa Remak®: cấu trúc tế bào kín, hệ số thấm hơi nước rất thấp, không cần thêm mặt bạc bên ngoài
4. Bảo ôn gián đoạn tại các vị trí treo đỡ ống
Vị trí gá đỡ, móc treo, và giá đỡ ống là điểm mà nhiều đội thi công bỏ sót hoặc xử lý qua loa. Tại đây, lớp bảo ôn bị ngắt quãng để lắp phụ kiện cơ học, tạo ra “cầu nhiệt” (thermal bridge) trực tiếp điểm có nhiệt độ bề mặt thấp hơn phần còn lại, và vì vậy là điểm đọng sương đầu tiên.
Giải pháp đúng là sử dụng tấm đệm cách nhiệt (insulation saddle) tại mỗi điểm treo đỡ, được chế tạo từ cùng loại vật liệu hoặc vật liệu cứng hơn (như XPS) để chịu tải trọng mà không bị nén xẹp.
5. Không kiểm tra lại sau khi thi công hoàn thiện
Đây là sai lầm mang tính hệ thống hơn là kỹ thuật. Hầu hết các dự án không có quy trình kiểm tra nghiệm thu chuyên biệt cho hạng mục bảo ôn. Khi hệ thống vận hành, vấn đề ngưng tụ chỉ lộ ra sau nhiều tháng lúc đó chi phí sửa chữa đã cao gấp nhiều lần so với nếu phát hiện và xử lý trong giai đoạn thi công.
Kiểm tra bảo ôn bằng camera nhiệt (thermal imaging) sau khi hệ thống chạy ổn định là cách nhanh nhất để phát hiện điểm hở, cầu nhiệt, hoặc vật liệu bị ướt trước khi chúng gây ra thiệt hại thứ cấp.
Vật Liệu Bảo Ôn Đường Ống Lạnh – Chọn Đúng Cho Từng Ứng Dụng
1.Đường ống nước lạnh chilled water (5–12°C)
Đối với hệ thống nước lạnh chilled water, vật liệu được sử dụng phổ biến là ống cao su lưu hóa hoặc bông thủy tinh có lớp mặt bạc. Đây là những vật liệu có khả năng hạn chế thất thoát nhiệt và chống ngưng tụ hiệu quả. Khi thi công, cần đặc biệt chú ý duy trì lớp cản hơi (vapour barrier) liên tục để ngăn hơi ẩm xâm nhập vào lớp bảo ôn.
2.Đường Ống Môi Chất Lạnh (Gas)
Các đường ống môi chất lạnh thường sử dụng PE – OPP mặt bạc nhờ khả năng chống ngưng tụ tốt và dễ thi công. Để đảm bảo hiệu quả lâu dài, các mối nối cần được xử lý kín hoàn toàn bằng keo chuyên dụng, tránh tình trạng hở mối nối làm hơi ẩm thâm nhập vào bên trong lớp bảo ôn.
3.Đường Ống Nước Ngưng Condensate
Đối với đường ống nước ngưng, có thể sử dụng bông thủy tinh mặt bạc hoặc PE – OPP. Mặc dù yêu cầu kỹ thuật không khắt khe như đường ống nước lạnh hoặc môi chất lạnh, lớp bảo ôn vẫn cần được lắp đặt đầy đủ để hạn chế hiện tượng đọng sương và bảo vệ hệ thống trong quá trình vận hành.
Remak – Tư Vấn Kỹ Thuật Bảo Ôn Đường Ống Cho Công Trình HVAC
Remak cung cấp đầy đủ các dòng vật liệu bảo ôn đường ống lạnh đạt tiêu chuẩn kỹ thuật cho công trình dân dụng và công nghiệp: ống cao su lưu hóa, bông thủy tinh mặt bạc, tấm PE – OPP và băng keo chuyên dụng HVAC.
Ngoài cung cấp vật liệu, đội ngũ kỹ thuật của Remak sẵn sàng hỗ trợ tính toán độ dày bảo ôn theo thông số thực tế của từng công trình bao gồm nhiệt độ vận hành, điều kiện môi trường, và yêu cầu về chống cháy nếu có.
Nếu bạn đang thiết kế hệ thống HVAC mới hoặc đang xử lý vấn đề ngưng tụ tại công trình hiện hữu, hãy liên hệ Remak để được tư vấn miễn phí:
